Report: Werkzeug-Produktion: So werden Schraubenschlüssel hergestellt

Report: Werkzeug-Produktion So werden Schraubenschlüssel hergestellt

Wer beim deutschen Hersteller Hazet sieht, wie aufwendig die Produktion von gutem Werkzeug ist, wird sich nie wieder über die Preise wundern.

Klaus Herder

04.02.2010

So werden Schraubenschlüssel hergestellt

jkuenstle.de

11 Bilder

Wolf

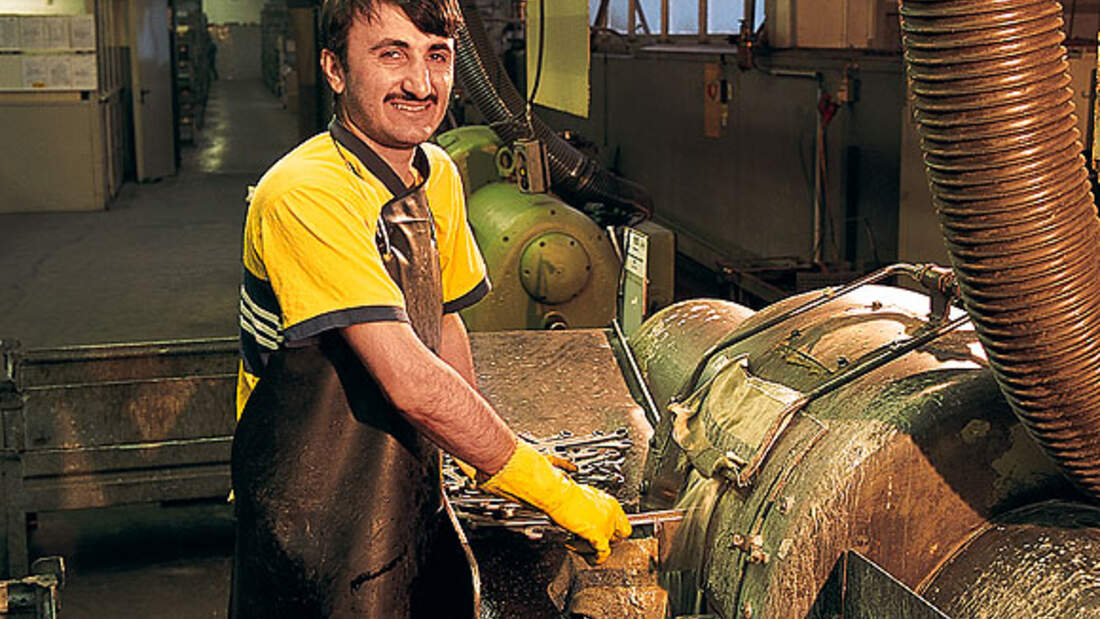

1/11 Schritt 7: Jetzt ist das Maul dran. Der Arbeiter legt die Schlüssel in eine Kassette und achtet darauf, dass alle Schlüssel gleichmäßig eingelegt sind. Nun werden die Mäuler gefräst – 900 Stück pro Stunde.

Wolf

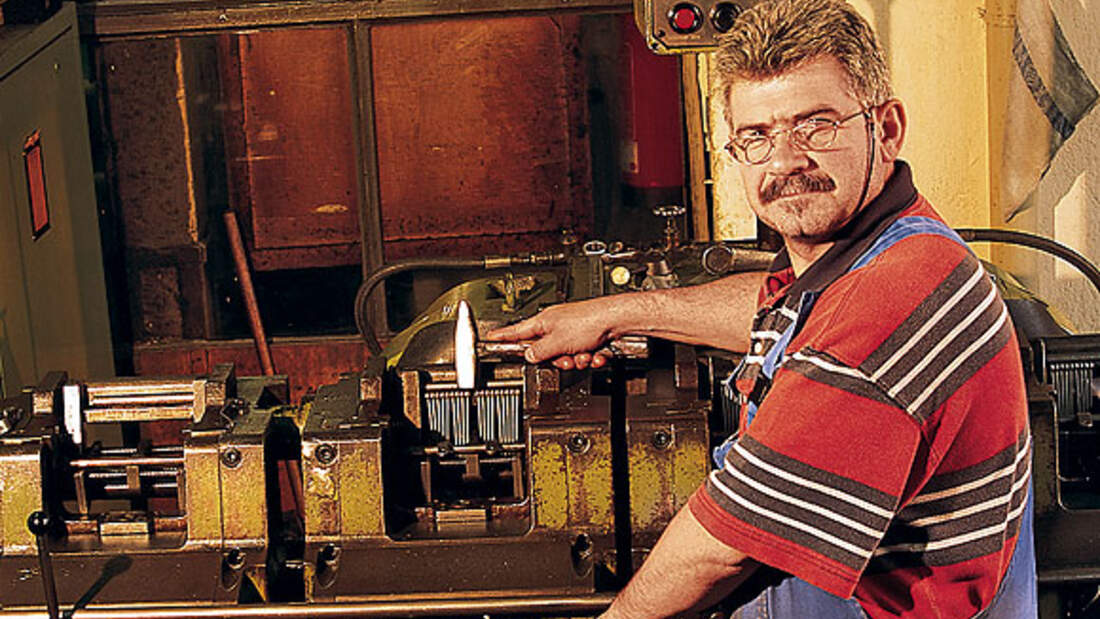

2/11 Schritt 5: Danach wird das Loch gestanzt (nicht im Bild). Nach dem Normalisierofen (Schritt 9) geht es zum Pließten. Der Mitarbeiter sorgt an einer Bandschleifmaschine dafür, dass der Ring vom Grat befreit wird.

Wolf

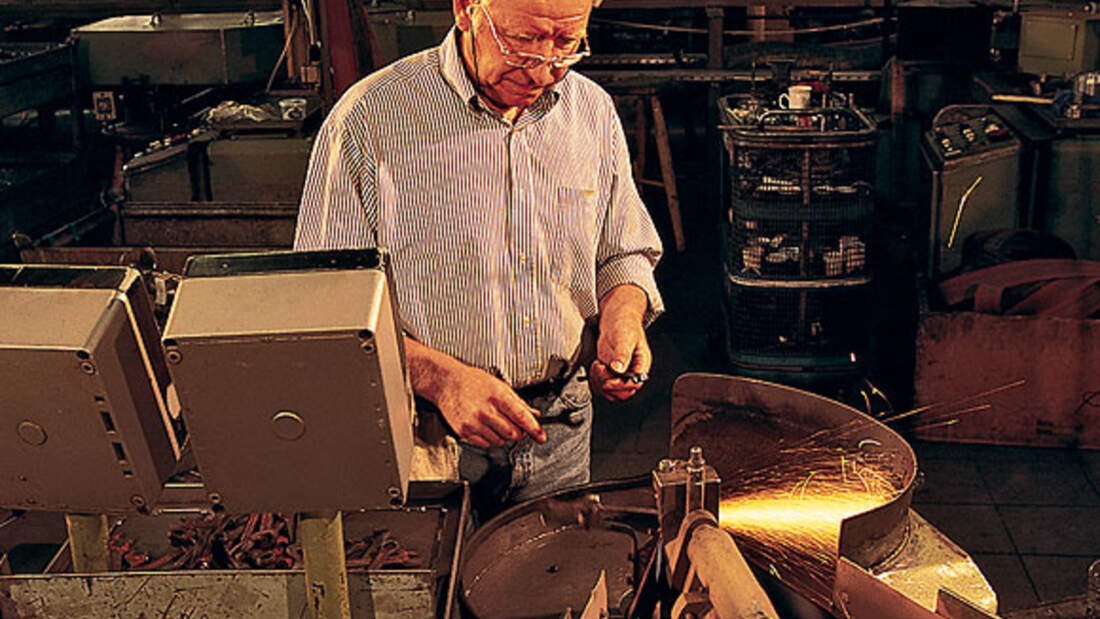

3/11 Schritt 8: Nun kommen die Schlüssel zum Härten und Gleitschleifen. Danach schleift der Kollege die Köpfe von beiden Seiten zwischen zwei Schleifringen. Dies dient als Vorbereitung zum Polieren.

jkuenstle.de

4/11 Hochwertiges Werkzeug, wie diese Schraubenschlüssel, werden zum Beispiel beim deutschen Hersteller Hazet in Remscheid hergestellt.

Wolf

5/11 Schritt 6: Der nächste Schritt heißt Räumen. Dabei drückt der Werker auf einer Presse mit einer Räumnadel (die hält er hier in der rechten Hand) den Doppelsechskant in den Ring.

Wolf

6/11 Schritt 4: Das Werkzeug ist nun fertig geschmiedet. Es folgt das Abgraten. Der Kollege befreit mit einer 100-Tonnen-Presse den Rohling (im Bild ist es eine Halbzoll-Knarre) vom Grat.

Wolf

7/11 Und letztendlich hier die Übersicht, wie aus dem Rohling Schritt für Schritt der fertige Schlüssel wird.

Wolf

8/11 Schritt 3: Das Spaltstück wird von dem Mann in der Latzhose in einem Ofen mit 1200 Grad zum Glühen gebracht. Dann verpasst der bebrillte Schmied dem Teil fünf Schläge mit dem Schmiedehammer.

Wolf

9/11 Schritt 9: Abschließend werden die Schlüssel vernickelt und verchromt. Redakteur und Fotograf widmen sich den etwas größeren Kalibern: Drehmomentschlüssel 300–800 Nm, 80er-Maul-Ringschlüssel.

Wolf

10/11 Schritt 1: Dieser Hazet-Werker arbeitet an einer Presse (im Hintergrund). Die stanzt von einer sechs Meter langen und 220 Kilogramm schweren Platine aus Chrom-Vanadium-Stahl kleine Spaltstücke ab.

Wolf

11/11 Schritt 2: Das ist ein Gesenk, eine Hohlform, in der aus dem Spaltstück (links) durchs Schmieden ein Rohling wird. Das Verfahren heißt Gesenkschmieden. Ein Gesenk hält rund 15000 Schmiedestücke.

Remscheid liegt im Bergischen Land. Das ist eine der regenreichsten Gegenden Deutschlands. Die Remscheider hätten aus der Not eine Tugend machen und eine blühende Regenschirm-Industrie aufbauen können. Haben sie aber nicht, denn neben der Wasserkraft gab es dort auch immer viel Holz und Eisenerz. Damit ließ sich bereits im Mittelalter prima Eisen und Stahl herstellen. Weil in der Gegend auch Bauern und Handwerker lebten, fertigte man aus dem Metall Hacken, Sensen, Sägen und Feilen. So wurde Remscheid zum Zentrum der deutschen Werkzeugindustrie. Heute produzieren die drei führenden deutschen Werkzeughersteller in der Region. Einer davon ist Hazet. Der Name ist die ausgeschriebene Form der Buchstaben HZ. Das sind die Initialen des Schmieds Hermann Zerver. Mit Beschlägen für Eisenbahnwaggons fing er 1868 an, heute arbeiten rund 500 Mitarbeiter in drei Werken. Das Programm umfasst zirka 5500 Produkte. MOTORRAD schaute sich die Fertigung eines Maul-Ringschlüssels genauer an. Wie hochwertiges Werkzeug im Detail entsteht, sehen Sie in der Foto-Show - weiter oben in diesem Artikel.
