Honda hat sich ein Patent schützen lassen die Vorkammerzündung im Bau moderner Motorradmotoren einzusetzen. Diese Art der Zündung verbessert die Effizienz der Verbrennung enorm, was weniger Verbrauch bedeuten kann. In der Formel 1 ist die Vorkammerzündung verbreitet und ein bisschen Zweitakt-Technik ist auch dabei.

Vorkammer, Drehschieber? Alles schon mal gehört, aber nicht im Zusammenhang mit modernen Motoren oder gar der Formel 1. Doch seit Einführung der V6-Motoren mit nur noch 1.600 Kubik Hubraum und den ohnehin fehlenden Tankstopps in der Formel 1 sind die Motorenhersteller zur Effizienz gezwungen – und dazu ist die Vorkammerzündung ein Schlüssel.

Vorkammerzündung? Was ist das?

Der Motor arbeitet weiter in vier Takten. Der Kolben saugt über seine Abwärtsbewegung und die geöffneten Einlassventile Luft an und die Haupteinspritzung gibt Kraftstoff hinzu. Es wird ein zwar zündfähiges, aber eher mageres Gemisch erzeugt. In einem konventionellen Otto-Motor würde ein derartiges Gemisch zur Selbstentzündung neigen, der Motor würde Klopfen oder Klingeln. Weder erwünscht noch ohne Folgeschäden beim Motor.

Honda Patent Vorkammerzündung
Honda Europe
Moment der Einspritzung des Benzins in die Vorkammer. Zeitgleich befindet sich der Kolben in der Aufwärtsbewegung zur Kompression.

Hier setzt das Honda-Patent an. Über dem eigentlichen Brennraum im Zylinderkopf befindet sich eine Tasche in der eine weitere Einspritzdüse und die einzige Zündkerze sitzt. Während des Kompressionstaktes wird hier zusätzlich eine geringe Menge sehr fetten Gemischs erzeugt und per Zündkerze entflammt. Diese Verbrennung zündet dann im Brennraum das magere Gemisch. Der Sinn dahinter ist das magere Gemisch rechtzeitig kontrolliert fremd zu zünden und macht sich dabei die deutlich größere Flamme der Vorkammerverbrennung zu Nutze. Etwas, das eine einzelne Zündkerze mit ihrem kleinen Zündfunken nicht bewerkstelligen kann. Ohne Vorkammer: Das magere Gemisch würde nur kontrolliert in der Nähe des Zündfunkens verbrennen, in anderen Bereichen des Brennraum ist die ungewünschte Selbstzündung unvermeidbar. Lösung wären zwar die Nutzung mehrere Zündkerzen (Doppelzündung), aber deren Baugröße würde in konventioneller Bauweise zu viel Platz im Brennraum benötigen, was wiederum die Ventildurchmesser deutlich verkleinern würde.

Honda Patent Vorkammerzündung
Honda Europe
Die Haupteinspritzung arbeitet weiter als Saugrohreinspritzung, die Einspritzung der Vorkammer sitzt wohl zwischen den beiden Einlasskanälen.

Was bringt das?

Rein theoretisch würden Motorenbauer gerne einen Motor bauen, der mit so viel Luft und so wenig Benzin wie möglich läuft. Also mit einem sehr mageren Gemisch, da dies zwar ähnlich reich an Energie ist, aber deutlich weniger Benzin benötigt als das stöchiometrische Gemisch im perfekten Verhältnis von 14,7:1. Da solch ein mageres Gemisch aber bei höheren Drehzahlen und steigender Kompression dazu neigt, schon weit vor Erreichen des oberen Totpunktes sich unkontrolliert selbst zu entzünden, ist das in der Praxis schwierig zu handeln. Es braucht also einen Weg, ein mageres Gemisch kurz vor der Selbstentzündung mit einer großen Flamme zu verbrennen, und so bei gleicher Leistung weniger Sprit zu verbrauchen, den Motor aber vor dem gefährlichen Klopfen zu schützen.

Comeback des Drehschiebermotors?

Zweitaktjüngern dürften jetzt die Herzen klopfen. Honda bringt den Drehschieber zurück. Also zumindest eine Spielart davon. Als Vorkammer selbst plant Honda eine rotierende Hülse, die über den Nockenwellenantrieb läuft, also auch mit mindestens halber Motordrehzahl. Optisch wirkt diese Vorkammer mit ihren unterschiedlichen Bohrungen und Auslassöffnungen wie ein Gemischrohr aus einem Vergaser, die Funktion ist sogar ähnlich.

Honda Patent Vorkammerzündung
Honda Europe

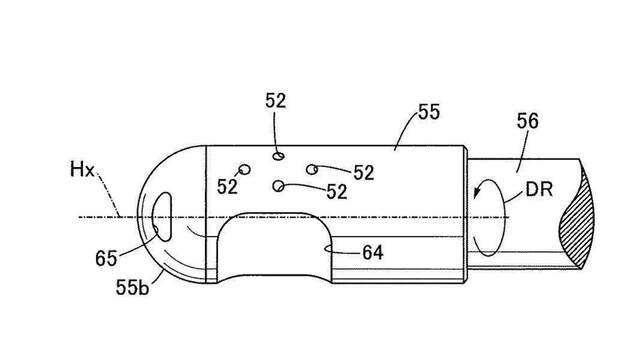

Die Hauptöffnung #64 dient dem entzündeten Vorkammergemisch als Überschlag in den Hauptbrennraum mit dem mageren Hauptgemisch. Über die Öffnunge #65 wird das Benzin von einer zusätzlichen Einspritzdüse zugeführt. Die Bohrungen #52 dienen als Überlflusskanäle für das in der Kompression befindlichem Mageren Hauptgemisch in die Vorzündkammer.

Je nach Arbeitstakt steht die markante Hauptöffnung (#54) in Richtung Brennraum oder in Richtung Zündkerze, um so entweder im Auslasstakt entlüftet zu werden oder im Kompressionstakt das Vorkammergemisch zu zünden. Die kleinen Bohrungen #52 dienen quasi als Überströmkanäle des mageren Hauptgemischs im Kompressionstakt, quasi die Verbrennungsluft des Vorgemischs. Über die Öffnung #65 wird im Kompressionstakt Benzin eingespritzt zur Mischung des fetten Vorgemischs. Die Zündkerze entflammt das Gemisch in der Vorkammer, die Hauptöffnung #64 dreht sich in Richtung Brennraum, die Flammenfront entzündet das magere Hauptgemisch kurz vor dem oberen Totpunkt des Kolbens. Voila.

Honda Patent Vorkammerzündung
Honda Europe

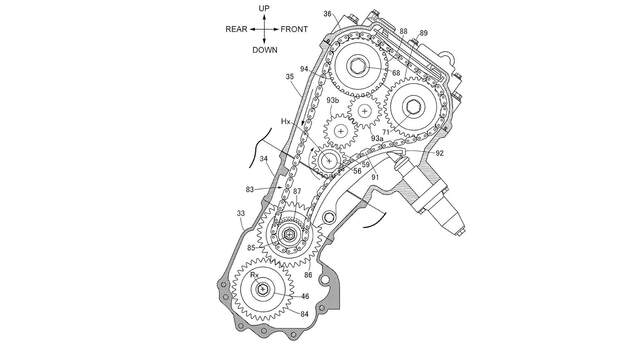

Über die Kurbelwelle #85, treibt der Steuerkettenantrieb #87 die Steuerkette die Nockenwellen an. Über das Zwischengetriebe #93 a und b scheint die Vorkammer direkt direkt von den Nockenwellen angetrieben. Über die Steuerkette würde ein Antrieb direkt auf auf der Spannklinge in Sachen Verschleiß nur wenig Sinn zu machen.

Konventioneller Aufbau des Motors

Die vorliegenden Patentzeichnungen zeigen einen ansonsten konventionell aufgebauten Hubkolben-Motor mit zwei obenliegenden Nockenwellen mit federgelagerten und per Schlepphebel gesteuerten Ventilen. Der Antrieb erfolgt per Steuerkette, die auch die Vorkammer steuert. Interessant indes der kompakte Zylinderkopf mit der Vorkammeröffnungen direkt zwischen den Ventilsitzen.

Fazit

Das mit der Vorkammer gab es im Diesel fast 80 Jahre lange und die mechanische Raffinesse der Zweitakt-Ära ist unbestritten. Ein Kombination aus beidem, um die Zukunft des Verbrenners greifbar zu machen ist daher höchstwillkommen und für die Technik-Nerds unter uns Futter für die Seele.
