Schrauber-Wissen: Schläuche und Schellen

Plopp, Plopp - Es tropft mal wieder. Wie wichtig der richtige Einbau von Schläuchen und Schellen ist, zeigt sich, wenn etwas schiefgegangen ist. Bekommt zum Beispiel der Motor keinen Sprit mehr, weil im Tank ein Unterdruck entstanden ist, tritt die zentrale Rolle einer tatsächlich luftführenden Tankbelüftung zutage. Ebenso notwendig für das Wohlbefinden des Motors: ein geschlossener Kühlkreislauf. Viele verschiedene Schläuche und Schellenarten sind am Motorrad verbaut.

Damit Sie beim Schrauben für jeden Schlauch die richtige Klemme finden, erklärt 2Räder hier das Schellen-und-Schlauch-Einmaleins.

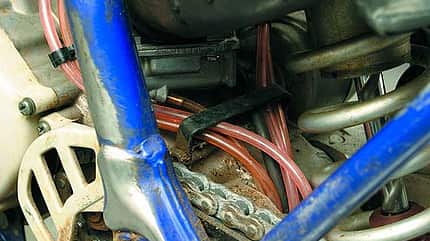

Der Schlauch liegt knickfrei und ohne Kontakt zu Schleifstellen und heißen Teile.

An Motorrädern gibt es viele Schläuche, die sicht- oder unsichtbar verlegt sind. Am populärsten ist der Benzinschlauch, gefolgt von Kühlwasserschläuchen und Schläuchen zur Tankentlüftung. Zwischen Tank und Motor gibt es weitere Schläuche, wie z. B. am Ansaugluftdruck-Sensor oder einen, der Kühlerstutzen und Kühlflüssigkeits-Ausgleichsbehälter verbindet.

Bei Enduros mit Vergaser sind am Vergasergehäuse einige lange Schläuche zur Belüftung der Schwimmerkammer und Entlüftung des Raumes über dem Gasschieber angebracht. Wichtig: Alle Schläuche, egal ob sie Benzin oder Kühlwasser transportieren oder zur Be- und Entlüftung des Tanks, des Vergasers und auch des Motorraumes dienen, müssen durchgehend "rund" sein, dürfen also an keiner Stelle einen Knick haben. Besonders wichtig ist das bei den Schläuchen der Tankbelüftung. Diese müssen vom Tankboden über den Motor nach unten ins Freie führen (Bild) und dürfen unten nicht am Auspuff anstehen oder an der Kette schleifen.

Bei Benzin- und Entlüftungsschläuchen findet man oft kleine Drahtklemmschellen:
An beiden Enden zusammendrücken und von der Klemmstelle wegführen, dann erst den Schlauch vom Stutzen abziehen. Die Montage erfolgt umgekehrt.

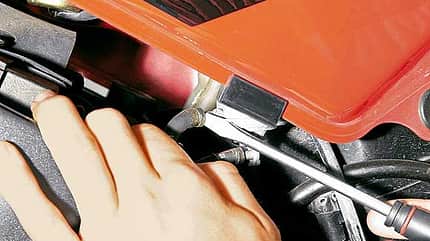

Schlauch vom Stutzen abziehen

Lockern Sie festsitzende Schläuche vorm Abziehen mit dem Schraubendrehen.

Wenn man einen Schlauch abbauen will und daran zieht, wird er gelängt, aber rutscht noch lange nicht vom Stutzen ab, weil er darauf "verklebt" ist. Schlauch daher zuerst mit einer Zange oder einem breiten Schraubenzieher etwas abschieben (Bild) und somit vom Sitz auf dem Stutzen lösen, erst dann kann man ihn wirklich abziehen.

Kühlwasserschläuche an alten Motorrädern sind auf ihren Stutzen regelrecht "aufgebacken", das liegt an den ausgehärteten Kalkrückständen (aus dem "falschen", weil kalkhaltigen) Kühlwasser: Schlauch an der Stutzenstelle mit der Hand packen und drehen, es knackt leicht, dann kann man ihn abziehen. Sehr wichtig: Bitte passen Sie auf, welcher Schlauch von welchem Stutzen abgeschoben wird; denn oft sind Schläuche unterschiedlich dick, so dass sie nur auf den für sie bestimmten Stutzen passen. Am besten vor dem Abziehen mit einem Faserschreiber farbig markieren.

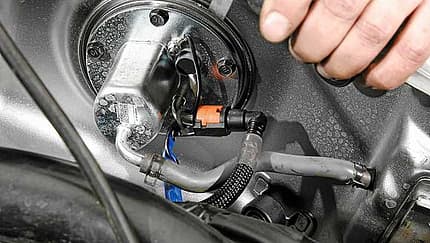

Benzinschlauchkupplung

Durch Eindrücken der Riegel wird diese moderne Benzinschlauch-Schnellkupplung getrennt. Benzin läuft nicht aus.

Benzinschläuche moderner Motorräder, ob mit Vergaser oder Einspritzung, sind am Tank mit einer Schnellkupplung befestigt (Bild C). Bei modernen Schnellkupplungen läuft nach dem Trennen kein Benzin aus, sie sperren sich also selbst ab. Darauf sollte man sich jedoch nicht verlassen und beim Abbau des Tanks sowie beim Trennen der Benzinschlauchkupplung immer einen dicken, saugfähigen Lappen unterlegen.

Achtung: Beim Ab- und Aufbau des Tanks sowie der Montage von Benzinschläuchen KEIN OFFENES FEUER VERWENDEN, NICHT RAUCHEN!

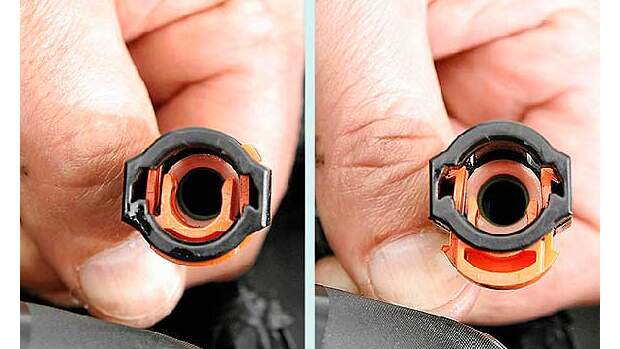

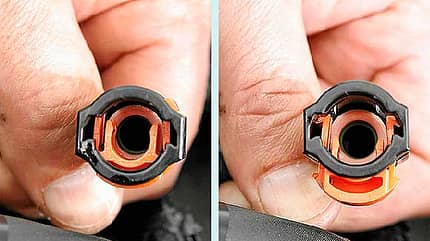

Handhabung einer Schnellkupplung

Zum Trennen wird bei dieser Schnellkupplung ein Riegel herausgezogen.

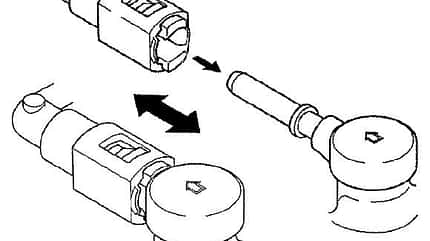

Die Handhabung einer Schnellkupplung: Zum Trennen Riegel eindrücken bzw. herausziehen (Bild C/D), dann Kupplungsstück abziehen. Bei der Montage darauf achten, dass das Kupplungsstück ganz zusammengeschoben wird, es muss leicht klicken.

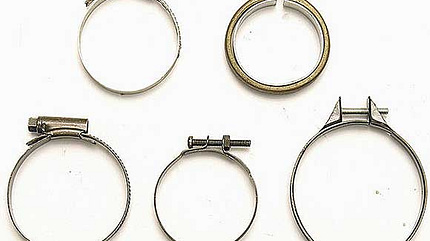

`Schellen tauschen Sie mit Ersatzteilen der richtigen Bauart, nicht zu stark anziehen.

Schlauchschellen: Schläuche sind meistens mit sogenannten Schlauchschellen gesichert (Bild). Die Schrauben in den Schlauchschellen, mit denen z. B. Kühlerschläuche auf Rohrstutzen geklemmt werden, dürfen nicht zu stark angezogen werden, sonst schneidet sich die Schelle in den Kühlerschlauch ein, und er wird an dieser Stelle undicht. Schellenschrauben werden nach Gefühl angezogen, aber es gibt dafür auch Vorschriften, zum Beispiel in Werkstatthandbüchern oder Reparaturanleitungen.

Die serienmäßigen Schlauchschellen sind an den Kanten leicht abgerundet, damit die Kühlwasserschläuche beim Festziehen nicht eingeschnitten werden. Falls Sie für ein älteres Motorrad keine serienmäßigen Schlauchschellen mehr beim Markenhändler bekommen, dann holen Sie sich welche beim Kühlerbauer (Gelbe Seiten, Telefonbuch).

Der hat auch neue Kühlerschläuche in allen möglichen Abmessungen vorrätig. Wenn aus irgendeinem Grund billige Schellen verwendet werden müssen, vor dem Anbau prüfen, ob ihre seitlichen Kanten scharf oder rundlich sind. Bei scharfen Kanten besteht beim Anziehen die Gefahr, dass der Kühlerschlauch an der Klemmstelle beschädigt wird. Das sieht man nicht auf den ersten Blick, der Schlauch aber reißt an dieser Stelle mit der Zeit ein und platzt. Wenn Sie nur Baumarkt-Schlauchschellen zur Hand haben, dann entgraten Sie die Kanten mit Schmirgel und "verrunden" sie.

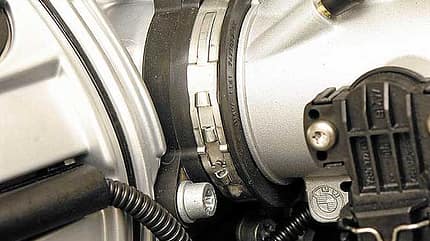

Klemmschellen

Vergaser-Klemmschellen dürfen nie durch artfremde Schellen ersetzt werden.

Für alle Klemmstellen der Vergaser und Drosselklappengehäuse in den Gummi-Ansaugstutzen am Zylinderkopf sollen nur spezielle Vergaser-Klemmschellen verwendet werden (Bild F) . Bei einer Verwendung von Wasserschlauchschellen oder gar solchen aus dem Baumarkt wird der
Ansaugstutzen beim Anziehen der Schraube vom Vergaserstutzen weggequetscht, dann saugt der Motor Falschluft an.
